H5U系列 EtherCAT總線高性能小型PLC
H5U系列
EtherCAT總線高性能小型PLC
EtherCAT平民化一站式解決方案高效率編程實現
匯川技術推出首個應用EtherCAT 總線的小型PLC H5U，讓線體設備飛速運轉。隨著終端消費日趨升級，生產制造面臨巨大的壓力，而H5U 能夠簡化布線量、加快編程調試時間、滿足帶軸能力的要求以及嚴苛的成本控制需求，從容應對嚴峻的挑戰，是將EtherCAT 總線應用到小型PLC 的先鋒之作。
功能強大

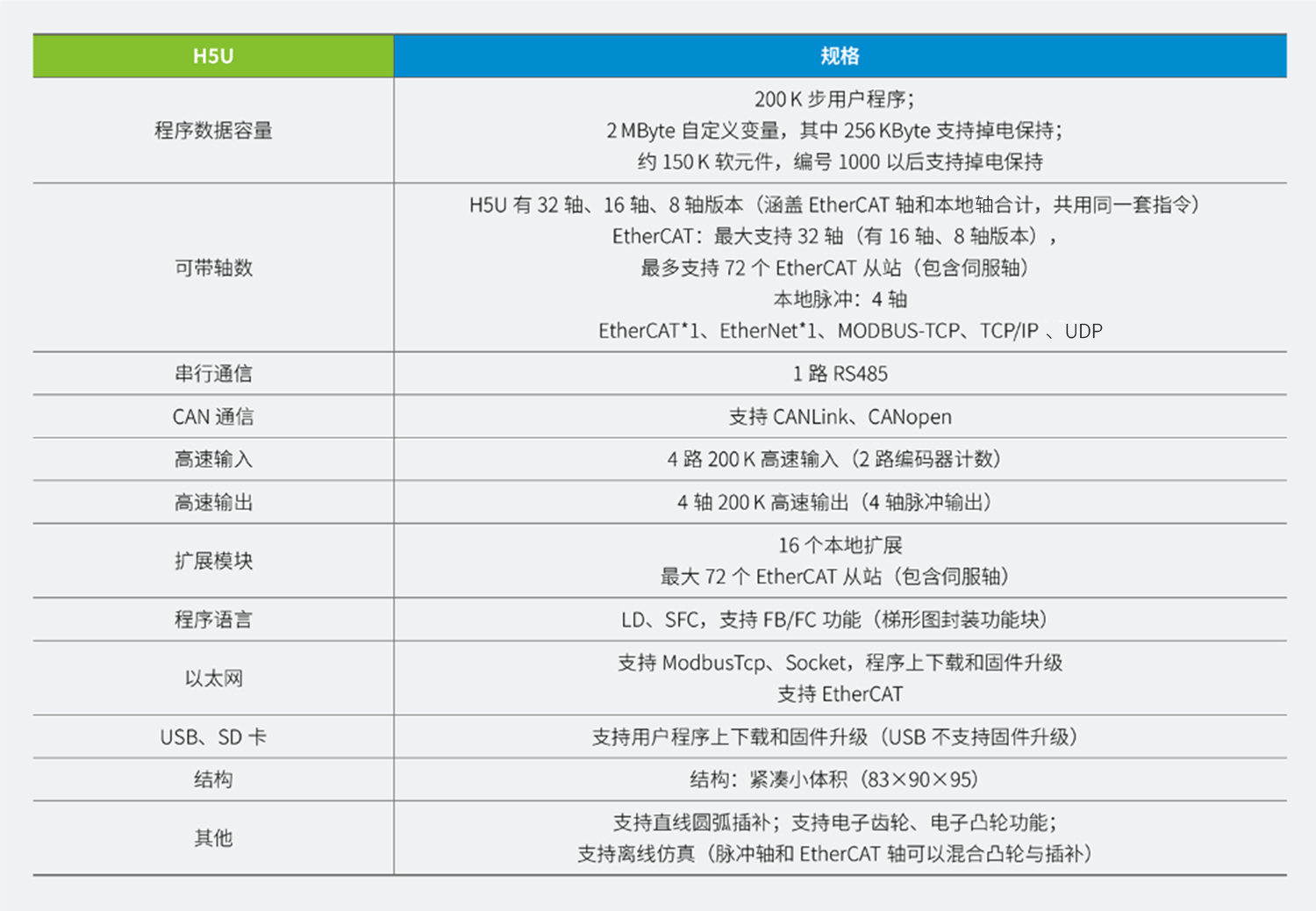

支持 32 軸 EtherCAT 總線運動控制，支持絕對 / 相對、速度、轉矩、點動控制、插補功能。最大支持72 個EtherCAT 從站
滿足不同通信需求
支持 RS485、CAN、以太網和 EtherCAT 接口，可實現多層次網絡通信；以太網接口支持ModbusTCP 協議和套接字通信
運動控制
基于 PLCopen 的運動控制指令，可實現最大 32 軸運動控制；主機支持 4 軸 200KHz 脈沖輸出，4 路200KHz 高速輸入
保護自主工藝
使用 LD/SFC編程，通過 FB/FC功能封裝工藝指令，形成自定義工藝庫，從而實現程序復用；封裝庫以程序不可見的方式復用，保護自主工藝
支持?jǐn)U展模塊
主機本體自帶 16 路輸入和 14 路輸出，含4路高速輸入、4路中速輸入和 4 路高速輸出，可實現 4 軸脈沖輸出和4 軸編碼器計數；最大可擴展16 個本地擴展模塊
圓弧插補 /凸輪/齒輪
支持直線圓弧插補 , 支持電子凸輪、電子齒輪（脈沖軸和 EtherCAT 軸可以混合凸輪與插補）
